抽取真空 | 加热封口 | 泄气排气 |
|
|
|
產品裝入真空袋內、袋口放置在设备吸嘴处、按下启动按钮、達到預先設定的時間或真空數值 | 抽取真空後，根據袋子厚度設定加熱時間、封口。平整无褶皱切美观无漏气。 | 袋子密封後，取出產品，最終達到產品的真空效果、最後完成產品真空包裝 |
主要功能：
整机采用不锈钢 304、整机镜面、符合百级无尘车间使用
真空度控制&时间控制可选择
双按钮启动按钮&自動进行抽真空封口&安全双启动按钮
防卡死跳闸断电系统安全配置
采用气缸顶升式封口装置、10mm加热条、封口美观无漏气
8寸12寸一键式切换、《平台自动升降、抽气吸嘴自动伸缩》
分级权限管控、OP模式/管理员模式
注：可拓展功能（客制化）
1、具备扫码调取配方功能（扫固定条码配方自动调取参数组别）
2、预留网络端口、具备SECS半导体设备通信标准、TCPIP通信协议.拓展功能
3、可拓展MES系统web service通讯数据交互作业功能
注：机械尺寸：1010（L）*800(W)*1520(H) |
封口尺寸：900mm 台面高度：850mm |
真空泵：美国无油泵020 |
双启动安全防呆按钮 |
机身材质：不锈钢304 |
可拓展功能： 氮气 |
不锈钢厚度：机身2mm |
电器材料：士林、安良、 亚德客 |
控制方式：PLC+HMI 三菱FX3U 威伦TK6072 |
20组记忆设定 |
加热条：6mm&10mm 平面型&凹凸型 |
具有自动检测、故障诊断及报警功能，如马达过载、微动开关未接触等 |
封口座为铝型材，不易变形及散热快 |
SMC数显真空表 |
項目： | ||
能力 /規格 | 型號 | GL-900W |
型式 | 双启动按钮自动合盖 | |
工作面积 | 900mmX500mm | |
封口位置 | 900MM | |
有效面积 | 900x500 | |
放料方式 | 手动 | |
出料方式 | 手动 | |
真空 | 时间&真空度控制可调 | |
封口 | 时间控制可调 | |
冷却 | 时间控制可调 | |
封口条 | W6MM &10MM | |
真空马达 | R1-020 | |
速度 | 1-2cycle/min | |
操作介面 | HMI人机界面 | |
電氣材料 | 士林/亚德客/天得 | |
耗 電 量 | 220V/2KW | |
設備尺寸 | 1010（L）*800(W)*1520(H) | |
技術資源 （售後服務、教育訓練、技術資料） | 操作说明书及线路图，備品清單 | |
服務 | 昆山 叫修24小时 | |
交期 | 30天 | |
保固期 | 交机日起保固一年 | |
配置表
设备系统配置 | ||||
序号 | 电器型号 | 名称和用途 | 品牌 | 备注 |
1 | DP-120V | 真空泵 | 美国DP | 无油泵 |
2 | GL-105 | 变压器 | 西奥浦 | 1.5KV |
3 | SP11 | 真空封口控制器 | 士林 | 两个 |
4 | APR-3S | 相序保护器 | 安良 | 自动保护 |
5 | 50-100S | 封合系统 | 亚德客 | 四支 |
6 | GL-W6MM | 加热条 | Glnpack | 6毫米 |
7 | GLVP-10 | 密封条 | Glnpack | 10 |
8 | FX3U24MR | 控制系统 | 三菱 | PLC |
9 | TK6072IP | 操作界面 | 威伦 | HMI |
耗材
设备常用耗材清单 | ||||
序号 | 品名 | 名称和用途 | 备注 | 使用壽命 |
10 | 发热丝 | 封口加热用 | 随机附送4米 | 30-180天 |
11 | 绝缘布 | 15mm绝缘隔热 | 随机附送1卷 | 180天 |
12 | 高温布 | 38mm封口绝缘隔热 | 随机附送1卷 | 90天 |
13 | 密封条 | 密封条 | 随机附送一台份 | 兩年 |
实績客户（此型号）
日月光、盛合晶微、伟测半导体、甬汐半导体、易卜半导体、积塔半导体、弘潤半导体、季丰电子、瀚宇彩欣、华通电脑、海思、环鸿电子、欣兴同泰、纬创、仁宝。
|
|

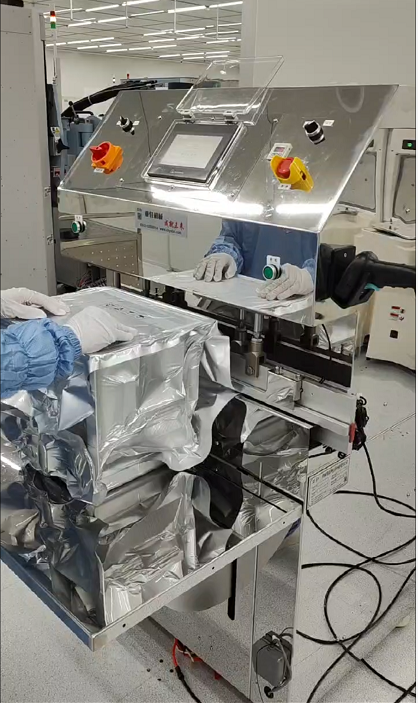

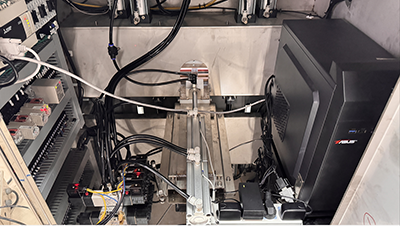

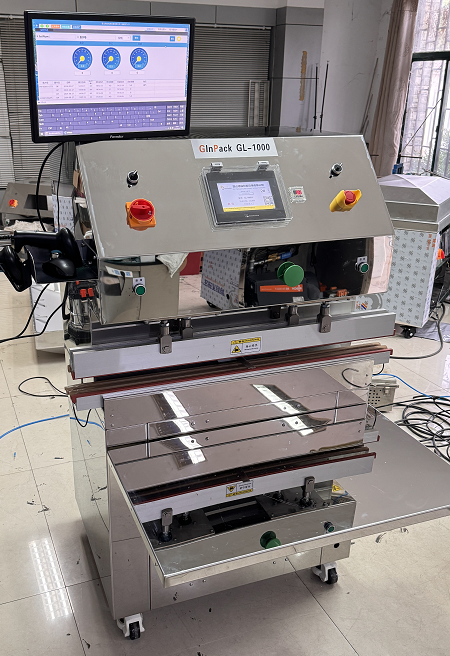

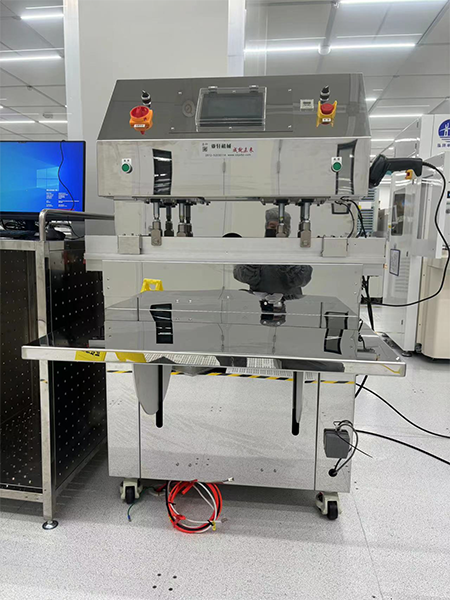

设备细节
|
|
|
| ||
